創浙川金屬門窗今天為大家整理出來了四川防火卷簾門組成部分及原理

①防火卷簾的施工規范及驗收規范；

②防火卷簾的工作組成部分及工作原理；

③防火卷簾門的聯動方案；

一，防火卷簾門的施工驗收規范

防火卷簾控制器應與消防聯動控制器、火災探測器、卷門機連接并通電，防火卷簾控制器應處于正常監視狀態。

手動操作防火卷簾控制器的按鈕，防火卷簾控制器應能向消防聯動控制器發出防火卷簾啟、閉和停止的反饋信號。

用于疏散通道的防火卷簾控制器應具有兩步關閉的功能，并應向消防聯動控制器發出反饋信號。防火卷簾控制器接收到首次火災報警信號后，應能控制防火卷簾自動關閉到中位處停止；接收到二次報警信號后，應能控制防火卷簾繼續關閉至全閉狀態。

用于分隔防火分區的防火卷簾控制器在接收到防火分區內任一火災報警信號后，應能控制防火卷簾到全關閉狀態，并應向消防聯動控制器發出反饋信號。

二、防火卷簾門工作組成部分及原理

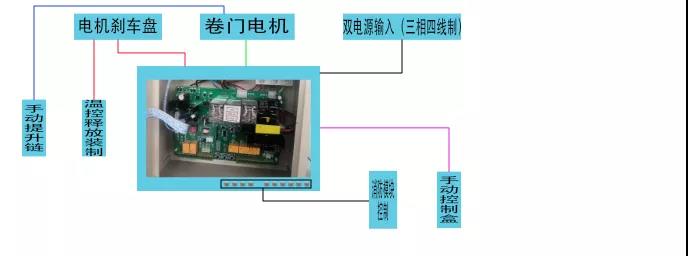

防火卷簾門工作組成部分，如下圖所示：

1、卷簾門控制主板。

2、卷簾門電機電源輸入端（三相四線制）。卷門電機接入三相電源，不允許接入零線。電源輸入為雙路電源時，要保證兩路電源相序一致。曾經有個故障案例的原因就出在這個部位，點擊下面鏈接查看

現場調試案例（一）

3、電機剎車盤。電機剎車盤工作電壓為220V，卷簾門停止狀態時，剎車盤得電抱死電機，有啟動信號輸入時，失電松開電機。電機剎車盤動作方式有兩種：a，主板輸出220V電源信號給電機剎車盤；拉動溫控釋放裝置，手動打開剎車盤。

4、消防模塊控制輸入端。見卷簾門消防控制接線方式。

5、手動控制盒。（假如手動控制盒處于鎖閉狀態時，可以打開控制箱門，主板上有對應的控制按鈕）

三、防火卷簾門聯動控制方案

1、疏散通道及車道出入口防火卷簾聯動控制方案：

防火卷簾需要兩步降落：

a，防火區內任兩個獨立感煙探測器報警，聯動卷簾門一步降，降至距地面1.8米位置停止，并且把停止位置信號傳遞給消防報警控制器（中位反饋）。

b，防火區內專用感溫探測器（專門用于聯動卷簾門的探測器，在卷簾門0.5米～5米范圍內）報警，聯動卷簾門降落至地面（在有的地區還可以把防火區內手報按鈕的報警作為卷簾二步降觸發信號）。

2、防火隔斷卷簾門聯動控制方案：

防火卷簾門需要一步降落：

防火卷簾所在防火區內，任意探測器（感溫、感煙）、報警按鈕動作，聯動卷簾門降落至地面（一步降）。
